QW型不堵塞潜水排污泵

发布于：2023年08月15日作者：admin 阅读：397

QW型不堵塞潜水排污泵是一种高效无堵塞电控排污泵，采用的是立式单级叶轮离心式结构，由长沙中联泵业技术团队引进国外节能无堵塞排污泵的先进经验，并结合本单位技术力量研制而成。该泵采用合理的结构设计，具有显著的节能效果、防缠绕、无堵塞、自动安装和自动控制等特点。它采用大流道抗堵塞水力部件设计，提高了污物通过能力，能有效地处理纤维物质和直径为泵口径约50的固体颗粒。各项性能指标达到国家标准，可安全连续运行800小时以上。该泵采用独特的单通道叶轮和耐磨碳化钨材料的双道串联硬质合金机械密封装置，增加了耐用性和耐磨性。泵的结构紧凑、体积小，便于移动和安装，无需建泵房，只需潜入水中即可工作，从而降低了工程造价。这种泵是我国泵类更新换代的新产品，得到了广大用户的欢迎和好评。

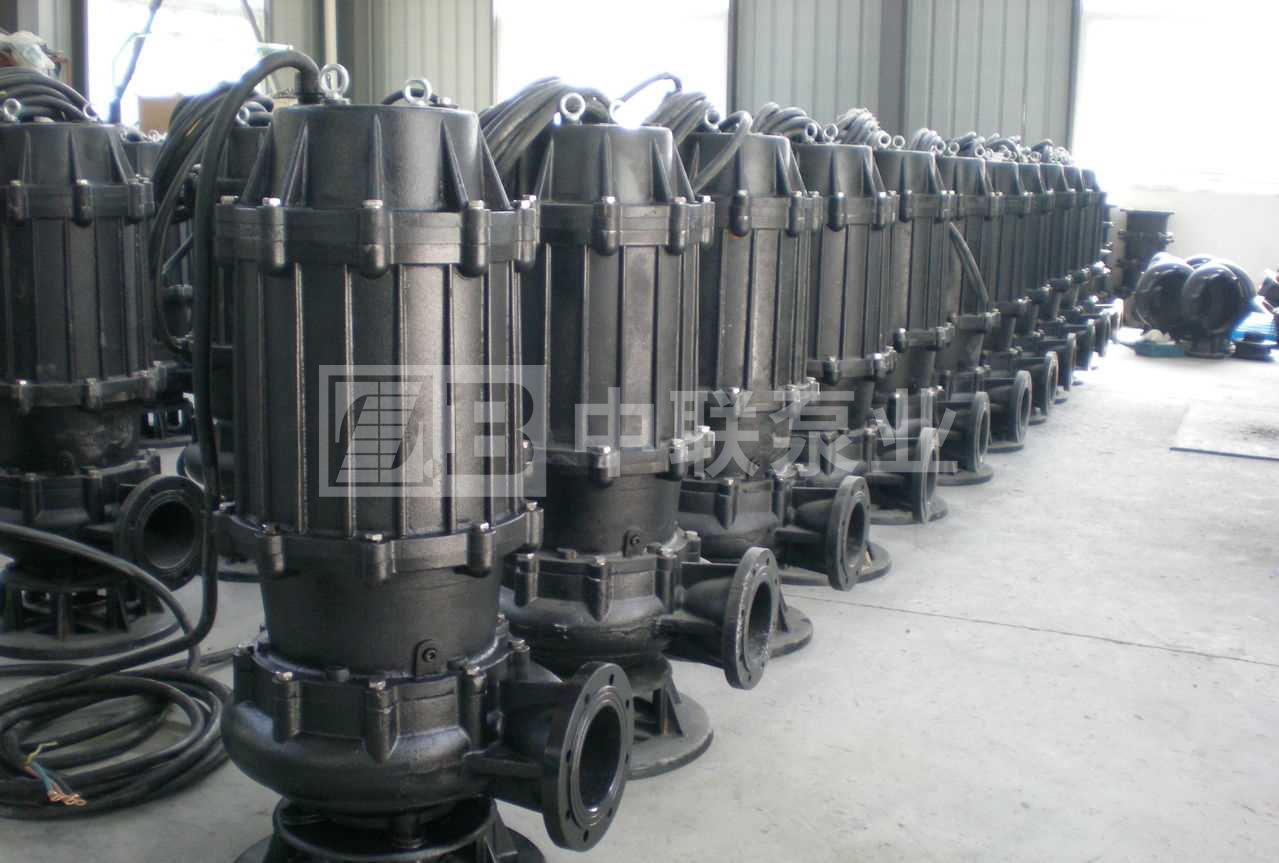

长沙中联泵业QW排污泵

QW型不堵塞潜水排污泵适用范围

QW型无堵塞潜水式排污泵适用于各种行业的污水排放和处理，如工厂、商业区、城市污水处理厂、人防系统排水站、自来水厂、医院、宾馆、市政工程建筑工地、勘探、矿山、农村沼气池和农田灌溉等。它可以输送带颗粒的污水、污物，也可以处理清水及带腐蚀性介质的液体。

QW型不堵塞潜水排污泵特点和优势：

①采用独特的叶轮结构，大大提高了污物通过能力，可处理大量纤维物质和固体颗粒。

②机械密封采用新型硬质耐腐蚀碳化钨材料，长期运行于油室内，可安全连续运行8000小时以上。

③整体结构紧凑、体积小、噪音低、节能效果显著，方便检修，无需建泵房，只需潜入水中即可工作，从而降低工程造价。

④带有漏水漏电保护功能的密封油室内，设有高精度抗干扰漏水检测传感器和热敏元件，以保护水泵电机。

⑤可配备全自动安全保护控制柜，对漏水、漏电、过载和超温等进行保护，提高产品的安全性和可靠性。

⑥浮球开关可以根据液位变化自动控制泵的启停，使用非常方便。

⑦可配备双导轨自动耦合安装系统，方便安装和维修，无需人员进入污水坑。

⑧在全扬程范围内使用，保证电机不会过载。

⑨有固定式自动耦合安装系统和移动式自由安装系统两种安装方式。

QW型不堵塞潜水排污泵结构图及结构特点

QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以更佳效率运行。
QW型离心式潜水排污泵性能参数本数据仅供参考，请以实际订货为准！

型　　号	口　径 (mm)	流　量 (m3/h)	扬　程 (m)	功　率 (kw)	转　速 (r/min)	效　率 (%)
QW25-8-15-1.1	25	8	15	1.1	2825	38.5
QW32-12-15-1.1	32	12	15	1.1	2825	40
QW40-15-15-1.5	40	15	15	1.5	2840	45.1
QW40-15-30-2.2	40	15	30	2.2	2840	48
QW50-20-7-0.75	50	20	7	0.75	1390	54
QW50-10-10-0.75	50	10	10	0.75	1390	56
QW50-20-15-1.5	50	20	15	1.5	2840	55
QW50-15-25-2.2	50	15	25	2.2	2840	56
QW50-18-30-3	50	18	30	3	2880	58
QW50-25-32-5.5	50	25	32	5.5	2900	53
QW50-20-40-7.5	50	20	40	7.5	2900	55
QW65-25-15-2.2	65	25	15	2.2	2840	52
QW65-37-13-3	65	37	13	3	2880	55
QW65-25-30-4	65	25	30	4	2890	58
QW65-30-40-7.5	65	30	40	7.5	2900	56
QW65-35-50-11	65	35	50	11	2930	60
QW65-35-60-15	65	35	60	15	2930	63
QW80-40-7-2.2	80	40	7	2.2	1420	52
QW80-43-13-3	80	43	13	3	2880	50
QW80-40-15-4	80	40	15	4	2890	57
QW80-65-25-7.5	80	65	25	7.5	2900	56
QW100-80-10-4	100	80	10	4	1440	62
QW100-110-10-5.5	100	110	10	5.5	1440	66
QW100-100-15-7.5	100	100	15	7.5	1440	67
QW100-85-20-7.5	100	85	20	7.5	1440	68
QW100-100-25-11	100	100	25	11	1460	65
QW100-100-30-15	100	100	30	15	1460	66
QW100-100-35-18.5	100	100	35	18.5	1470	65
QW125-130-15-11	125	130	15	11	1460	62
QW120-130-20-15	125	130	20	15	1460	63
QW150-145-9-7.5	150	145	9	7.5	1440	63
QW150-180-15-15	150	180	15	15	1460	65
QW150-180-20-18.5	150	180	20	18.5	1470	75
QW150-180-25-22	150	180	25	22	1470	76
QW150-130-30-22	150	130	30	22	1470	75
QW150-180-30-30	150	180	30	30	1470	73
QW150-200-30-37	150	200	30	37	1480	70
QW200-300-7-11	200	300	7	11	970	73
QW200-250-11-15	200	250	11	15	970	74
QW200-400-10-22	200	400	10	22	1470	76
QW200-400-13-30	200	400	13	30	1470	73
QW200-250-15-18.5	200	250	15	18.5	1470	72
QW200-300-15-22	200	300	15	22	1470	73
QW200-250-22-30	200	250	22	30	1470	71
QW200-350-25-37	200	350	25	37	1980	75
QW200-400-30-55	200	400	30	55	1480	70
QW250-600-9-30	250	600	9	30	980	74
QW250-600-12-37	250	600	12	37	1480	78
QW250-600-15-45	250	600	15	45	1480	75
QW250-600-20-55	250	600	20	55	1480	73
QW250-600-25-75	250	600	25	75	1480	73
QW300-800-12-45	300	800	12	45	980	76
QW300-500-15-45	300	500	15	45	980	70
QW300-800-15-55	300	800	15	55	980	73
QW300-600-20-55	300	600	20	55	980	75
QW300-800-20-75	300	800	20	75	980	78
QW300-950-20-90	300	950	20	90	980	80
QW300-1000-25-110	300	1000	25	110	980	82
QW350-1100-10-55	350	1100	10	55	980	84.5
QW350-1500-15-90	350	1500	15	90	980	82.5
QW350-1200-18-90	350	1200	18	90	980	83.1
QW350-1100-28-132	350	1100	28	132	740	83.2
QW350-1000-36-160	350	1000	36	160	740	78.5
QW400-1500-10-75	400	1500	10	75	980	82.1
QW400-2000-15-132	400	2000	15	132	740	85.5
QW400-1700-22-160	400	1700	22	160	740	82.1
QW400-1500-26-160	400	1500	26	160	740	83.5
QW400-1700-30-200	400	1700	30	200	740	83.5
QW400-1800-32-250	400	1800	32	250	740	82.1
QW500-2500-10-110	500	2500	10	110	740	82
QW500-2600-15-160	500	2600	15	160	740	83
QW500-2400-22-220	500	2400	22	220	740	84
QW500-2600-24-250	500	2600	24	250	740	82
