IS型卧式单级离心泵是由长沙中联泵业技术团队开发的一种新一代高效单级单吸离心泵，又称为端吸泵、Is单级水泵等，是一种常见的基础型离心泵，流量、扬程等参数范围广，可满足大部分输送、增压和提升清水或物理化学性质类似于清水的工况使用，被广泛应用于工业和城市给水、工业冷却水循环、空调冷却系统的冷冻水输送、排水领域，以及农业排灌等领域。IS型卧式单级泵全系列有四种悬架可供用户选择，电机转速分为1480rpm和2900rpm两种，对应的流量、扬程参数详见型号参数表。

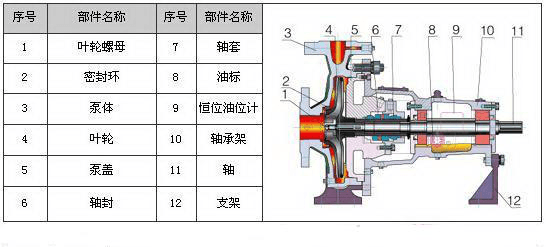

IS型卧式单级泵结构图及结构特点
1、IS型卧式单级泵的主要结构包括泵体、泵盖、叶轮、轴、密封环、轴套和悬架轴承部件等组成。它采用后开门结构设计，泵盖和叶轮的拆卸不需要移除吸水管路和排出管路，非常方便进行检修和维护。
2、IS型卧式单级泵的壳体由泵体和泵盖组成，形成了泵的工作室，叶轮、轴和滚动轴承等构成转子部分。悬架轴承部件支撑转子部件，滚动轴承承受泵的径向力和轴向力。
3、为了平衡泵的轴向力，一般在叶轮前后都设有密封环，并在叶轮后盖板上设置平衡孔。轴向密封环由填料压盖、填料环和填料组成，用于防止进气或大量泄漏。如果叶轮具有平衡孔，装有软填料的腔体将与叶轮吸入口相通，以使泵室内的压力水通过填料环进行密封。如果叶轮没有平衡孔，由于叶轮背面的液体压力大于大气压力，所以不需要安装填料环。
4、为了保护IS型卧式单级泵轴免受磨损，通常在轴通过填料腔的部位安装轴套作为保护，并在轴套与轴之间装有O形密封圈，以防止沿配合表面的进气或漏水。
5、IS型卧式单级泵采用加长的弹性联轴器与电动机相连，通过电动机直接驱动。在驱动端看，泵的旋转方向是顺时针方向。

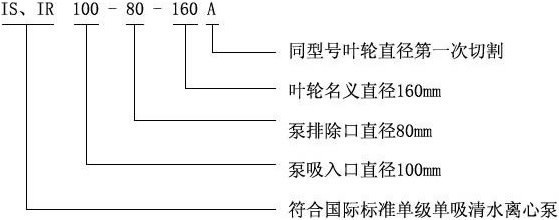

IS型卧式单级离心泵型号说明
IS型卧式单级离心泵适用范围
IS型单级单吸离心泵适用于化工、化纤、冶金、医药、造纸、石油、食品、饮料、酿造等行业。可以用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，使用方便可靠。
转速: 2900r/min和1450r/min
口径: 50~ 350mm
流量: 6.3~ 1080m3/h
扬程: 5~ 125m
介质温度不高于80°C。
IS型卧式单级离心泵型号参数应用案例
IS型卧式单级离心泵型号参数（设计值仅供参考，非标准参数可定制）
IS清水离心泵型号 | 流 量 Q | 扬程 H | 转速 n | 轴功率 Pa | 电 机 | 效率 η | 必须汽 蚀余量 NPSHr | 泵重 | ||
功率 P | 型 号 | |||||||||
m3/h | l/s | m | rpm | kW | kW | % | m | kg | ||
IS50-32-125 | 7.5 12.5 15 | 2.08 3.47 4.17 | 23 20 18 | 2950 | 1.09 1.33 1.50 | 2.2 | Y90L-2YB | 43 51 49 | 2.0 2.0 2.5 | 44 |
IS50-32-125 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 5.8 5 4.5 |
1480
| 0.16 0.19 0.21 |
0.55
| Y801-4YB | 36 45 44 | 2.0 2.0 2.5 | 44 |
IS50-32-125A | 6.8 11.3 13.6 | 1.89 3.14 3.78 | 18.8 16.4 14.7 | 2950 | 0.87 1.01 1.16 | 1.5 | Y90S-2YB | 40 50 47 | 2.0 2.0 2.5 | 44 |
IS50-32-125A | 3.4 5.7 6.8 | 0.94 1.58 1.89 | 4.7 4.1 3.7 | 1480 | 0.13 0.15 0.16 | 0.55 | Y801-4YB | 33.3 43 42 | 2.0 2.0 2.5 | 44 |
IS50-32-160 | 7.5 12.5 15 | 2.08 3.47 4.17 | 34.5 32 30 | 2950 | 2.13 2.37 2.45 | 3 | Y100L-2YB | 33 46 50 | 2.0 2.0 2.5 | 48 |
IS50-32-160 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 8.6 8 7.5 | 1480 | 0.30 0.34 0.36 | 0.55 | Y801-4YB | 29 40 43 | 2.0 2.0 2.5 | 48 |
IS50-32-160A | 6.8 11.3 13.6 | 1.89 3.14 3.78 | 28.5 26.4 24.8 | 2950 | 1.76 1.85 1.91 | 3 | Y100L-2YB | 30 44 48 | 2.0 2.0 2.5 | 48 |
IS50-32-160A | 3.4 5.7 6.8 | 0.94 1.58 1.89 | 7.1 6.6 6.2 | 1480 | 0.25 0.28 0.28 | 0.55 | Y801-4YB | 25.9 37.1 41 | 2.0 2.0 2.5 | 48 |
IS50-32-200 | 7.5 12.5 15 | 2.08 3.47 4.17 | 51.8 50 48 | 2950 | 3.78 4.36 4.56 | 5.5 | Y132S1-2YB | 28 39 43 | 2.0 2.0 2.5 |
60
|
IS50-32-200 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 12.9 12.5 12.0 |
1480
| 0.57 0.65 0.68 | 0.75 | Y90S-4YB | 23 33 36 | 2.0 2.0 2.5 | 60 |
IS50-32-200A | 7 11.7 14 | 1.94 3.25 3.89 | 45.5 43.7 41.7 | 2950 | 3.21 3.67 3.79 | 4 | Y132S1-2YB | 27 38 42 | 2.0 2.0 2.5 | 60 |
IS50-32-200A | 3.4 5.7 6.8 | 0.94 1.59 1.89 | 10.6 10.3 9.9 | 1480 | 0.49 0.52 0.54 | 0.75 | Y802-4YB | 20 31 34 | 2.0 2.0 2.5 | 60 |
IS50-32-200B | 6.6 11 13.2 | 1.83 3.06 3.67 | 40.5 38.7 36.7 |
2950
| 2.80 3.14 3.22 | 4 | Y112M-2YB | 26 37 41 | 2.0 2.0 2.5 | 60 |
IS50-32-200B | 3.3 5.5 6.6 | 0.92 1.53 1.83 | 10.1 9.7 9.2 | 1480 | 0.43 0.47 0.49 | 0.55 | Y801-4YB | 21 31 34 | 2.0 2.0 2.5 | 60 |
IS50-32-250 | 7.5 12.5 15 | 2.08 3.47 4.17 | 82 80 78.5 |
2950
| 7.28 8.25 8.79 | 11 | Y160M1-2YB | 23 33 36.5 | 2.0 2.0 2.5 | 99 |
IS50-32-250 | 3.75 6.3 7.5 | 1.04 1.75 2.08 | 20.5 20 19.6 | 1480 | 1.23 1.27 1.29 | 1.5 | Y100L1-4YB | 17 27 31 | 2.0 2.0 2.5 | 99 |
IS50-32-250A | 7 11.7 14 | 1.94 3.25 3.89 | 71.9 70 68.8 | 2950 | 6.22 6.97 7.39 | 7.5 | Y160M1-2YB | 22 32 35.5 | 2.0 2.0 2.5 | 99 |
IS50-32-250A | 3.5 5.9 7.02 | 0.97 1.64 1.95 | 18 .0 17.5 17.2 | 1480 | 1.07 1.08 1.10 | 1.5 | Y90L-4YB | 16 26 30 | 2.0 2.0 2.5 | 99 |
IS50-32-250B | 6.6 11.0 13.2 | 1.83 3.06 3.67 | 63.6 62 60.9 | 2950 | 5.71 6.19 6.64 | 7.5 | Y132S2-2YB | 20 30 33 | 2.0 2.0 2.5 | 99 |
IS50-32-250B | 3.3 5.5 6.6 | 0.92 1.53 1.83 | 15.9 15.5 15.2 | 1480 | 0.95 0.93 0.94 | 1.1 | Y90L-4YB | 15 25 29 | 2.0 2.0 2.5 | 99 |
IS65-50-125 | 15 25 30 | 4.17 6.94 8.33 | 21.3 20 18.6 | 2950 | 1.85 2.2 2.4 | 3 | Y100L-2YB | 47 62 63 | 2.0 2.0 2.5 | 45 |
IS65-50-125 | 7.5 12.5 15 | 2.08 3.47 4.17 | 5.4 5 4.5 | 1480 | 0.25 0.31 0.33 | 0.55 | Y801-4YB | 44 55 56 | 2.0 2.0 2.5 | 45 |
IS65-50-125A | 13.6 22.7 27.3 | 3.78 6.31 7.58 | 17.6 16.5 15.4 | 2950 | 1.48 1.67 1.91 | 2.2 | Y90L-2YB | 44 61 59.9 | 2.0 2.0 2.5 | 45 |
IS65-50-125A | 6.8 11.3 13.6 | 1.89 3.14 3.78 | 4.5 4.1 3.7 | 1480 | 0.20 0.23 0.26 | 0.55 | Y801-4YB | 41 54 53 | 2.0 2.0 2.5 | 45 |
IS65-50-160 | 15 25 30 | 4.17 6.94 8.33 | 34.2 32 30 | 2950 | 3.18 3.82 4.15 | 5.5 | Y132S1-2YB | 44 57 59 | 2.0 2.0 2.5 | 50 |
IS65-50-160 | 7.5 12.5 15 | 2.08 3.47 4.17 | 8.55 8 7.5 | 1480 | 0.45 0.53 0.58 | 0.75 | Y802-4YB | 39 51 52.5 | 2.0 2.0 2.5 | 50 |
IS65-50-160A | 13.6 22.7 27.3 | 3.78 6.31 7.58 | 28.4 26.5 24.8 | 2950 | 2.56 2.93 3.29 | 4.0 | Y112M-2YB | 41 56 56 | 2.0 2.0 2.5 | 50 |
IS65-50-160A | 6.8 11.3 13.6 | 1.89 3.14 3.78 | 7.09 6.6 6.2 | 1480 | 0.37 0.41 0.46 | 0.75 | Y801-4YB | 35.5 49.6 49.9 | 2.0 2.0 2.5 | 50 |
IS65-40-200 | 15 25 30 | 4.17 6.94 8.33 | 53.2 50 47.6 | 2950 | 5.30 6.55 7.27 | 7.5 | Y160M1-2YB | 41 52 53.5 | 2.0 2.0 2.5 | 64 |
IS65-40-200 | 7.5 12.5 15 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1480 | 0.78 0.93 1.02 | 1.1 | Y90L-4YB | 35 46 47.5 | 2.0 2.0 2.5 | 64 |
IS65-40-200A | 14 23.4 28.1 | 3.89 6.50 7.81 | 46.9 43.7 41.3 | 2950 | 4.47 5.46 6.02 | 7.5 | Y132S2-2YB | 40 51 52.5 | 2.0 2.0 2.5 | 64 |
IS65-40-200A | 1.94 3.25 3.89 | 11.7 10.9 9.8 | 1480 | 1480 | 0.65 0.77 0.82 | 1.1 | Y90L-4YB | 34.8 45 46.5 | 2.0 2.0 2.5 | 64 |
IS65-40-200B | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 41.9 38.7 36.3 | 2950 | 3.87 4.64 5.07 | 5.5 | Y132S2-2YB | 39 50 51.5 | 2.0 2.0 2.5 | 64 |
IS65-40-200B | 6.6 11.0 13.2 | 1.83 3.06 3.67 | 10.5 9.7 9.1 | 1480 | 0.55 0.66 0.72 | 1.1 | Y90S-4YB | 34 44 45.5 | 2.0 2.0 2.5 | 64 |
IS65-40-250 | 15 25 30 | 4.17 6.94 8.33 | 81.2 80 78.4 | 2950 | 9.76 11.84 12.8 | 15 | Y160M2-2YB | 34 46 50 | 2.0 2.0 2.5 | 103 |
IS65-40-250 | 7.5 12.5 15 | 2.08 3.47 4.17 | 20.3 20 19.6 | 1480 | 1.48 1.75 1.86 | 2.2 | Y100L2-4YB | 28 39 43 | 2.0 2.0 2.5 | 103 |
IS65-40-250A | 14 23.4 28 | 3.89 6.50 7.78 | 71.0 70.0 68.6 | 2950 | 8.71 9.92 10.68 | 15 | Y160M2-2YB | 33 45 49 | 2.0 2.0 2.5 | 103 |
IS65-40-250A | 7.0 11.7 14.0 | 1.94 3.25 3.89 | 17.8 17.5 17.2 | 1480 | 1.25 1.47 1.55 | 2.2 | Y100L1-4YB | 27 38 42 | 2.0 2.0 2.5 | 103 |
IS65-40-250B | 13.2 22 26.4 | 3.67 6.11 7.33 | 62.8 61.8 60.4 | 2950 | 7.07 8.42 9.05 | 11 | Y160M1-2YB | 32 44 48 | 2.0 2.0 2.5 | 103 |
IS65-40-250B | 6.6 11 13.2 | 1.83 3.06 3.67 | 15.7 15.5 15.1 | 1480 | 1.08 1.26 1.33 | 1.5 | Y100L1-4YB | 26 37 41 | 2.0 2.0 2.5 | 103 |
IS65-40-315 | 15 25 30 | 4.17 6.94 8.33 | 126.8 125 124 | 2950 | 18.5 21.8 23.8 | 30 | Y200L1-2YB | 28 39 42.5 | 2.0 2.0 2.5 | 115 |
IS65-40-315 | 7.5 12.5 15 | 2.08 3.47 4.17 | 32.4 32 31.7 | 1480 | 3.0 3.3 3.5 | 4 | Y132S-4YB | 22 33 37 | 2.0 2.0 2.5 | 115 |
IS65-40-315A | 14 23.4 28 | 3.89 6.50 7.78 | 111.2 109.5 108.8 | 2950 | 16.97 18.37 20.76 | 30 | Y200L1-2YB | 25 38 40 | 2.0 2.0 2.5 | 115 |
IS65-40-315A | 7.0 11.7 14.0 | 1.94 3.25 3.89 | 28.4 28.0 27.8 | 1480 | 2.84 2.88 3.12 | 4 | Y112M-4YB | 19 31 34.5 | 2.0 2.0 2.5 | 115 |
IS65-40-315B | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 98.0 96.5 95.9 | 2950 | 14.7 15.6 17.7 | 22 | Y180M-2YB | 24 37 39 | 2.0 2.0 2.5 | 115 |
IS65-40-315B | 6.6 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 1480 | 2.44 2.41 2.62 | 4 | Y112M-4YB | 18 30 33 | 2.0 2.0 2.5 | 115 |
IS80-65-125 | 30 50 60 | 8.33 13.89 16.67 | 23.2 20 17.6 | 2950 | 3.16 3.95 4.29 | 5.5 | Y132S1-2YB | 60 69 67 | 3.0 3.0 4.0 | 54 |
IS80-65-125 | 15 25 30 | 4.17 6.94 8.33 | 5.8 5 4.4 | 1480 | 0.44 0.53 0.58 | 0.75 | Y802-4YB | 54 64 62 | 2.5 2.5 3.0 | 54 |
IS80-65-125A | 27.2 45.3 54.4 | 7.56 12.60 15.12 | 19.1 16.5 14.5 | 2950 | 2.48 3.04 3.36 | 4 | Y112M-2YB | 57 67 64 | 3.0 3.0 4.0 | 54 |
IS80-65-125A | 13.6 22.6 27.2 | 3.78 6.28 7.56 | 4.8 4.2 3.6 | 1480 | 0.35 0.41 0.45 | 0.55 | Y801-4YB | 51 62 59 | 2.5 2.5 3.0 | 54 |
IS80-65-160 | 30 50 60 | 8.33 13.89 16.67 | 36 32 28.4 | 2950 | 5.16 6.50 7.14 | 7.5 | Y160M1-2YB | 57 67 65 | 2.0 2.3 3.3 | 60 |
IS80-65-160 | 15 25 30 | 4.17 6.94 8.33 | 9 8 7.2 | 1480 | 0.74 0.88 0.95 | 1.5 | Y90L-4YB | 50 62 62 | 2.0 2.3 3.3 | 60 |
IS80-65-160A | 27.2 45.4 54.4 | 7.56 12.6 15.12 | 29.7 26.4 23.4 | 2950 | 4.08 5.02 5.59 | 7.5 | Y132S2-2YB | 54 65 62 | 2.0 2.3 3.3 | 60 |
IS80-65-160A | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 7.4 6.6 5.9 | 1480 | 0.58 0.68 0.74 | 1.1 | Y90S-4YB | 47.3 60 59 | 2.0 2.3 3.3 | 60 |
IS80-50-200 | 30 50 60 | 8.33 13.89 16.67 | 55.2 50 45.2 | 2950 | 8.5 10.8 11.9 | 15 | Y160M2-2YB | 53 63 62 | 2.0 2.5 3.2 | 60 |
IS80-50-200 | 15 25 30 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 1480 | 1.25 1.49 1.6 | 2.2 | Y100L1-4YB | 44 57 58 | 2.0 2.0 2.5 | 60 |
IS80-50-200A | 28.08 46.8 56.2 | 7.56 13.0 15.61 | 48.9 43.7 38.9 | 2950 | 7.19 8.98 9.76 | 11 | Y160M1-2YB | 52 62 61 | 2.0 2.5 3.2 | 60 |
IS80-50-200A | 14.04 23.4 28.08 | 3.9 6.5 7.8 | 11.9 10.9 9.9 | 1480 | 1.06 1.24 1.33 | 1.5 | Y90L-4YB | 43 56 57 | 2.0 2.0 2.5 | 60 |
IS80-50-200B | 26.4 44 52.8 | 7.33 12.22 14.67 | 43.9 38.7 33.9 | 2950 | 6.19 7.6 8.13 | 11 | Y160M1-2YB | 51 61 60 | 2.0 2.5 3.2 | 60 |
IS80-50-200B | 13.2 22 26.4 | 3.67 6.11 7.33 | 10.7 9.7 8.7 | 1480 | 0.92 1.06 1.12 | 1.5 | Y90L-4YB | 42 55 56 | 2.0 2.0 2.5 | 60 |
IS80-50-250 | 30 50 60 | 8.33 13.89 16.67 | 83.5 80 76 | 2950 | 14.8 18.8 20.7 | 22 | Y200L1-2YB | 46 58 60 | 2.5 2.5 3.0 | 98 |
IS80-50-250 | 15 25 30 | 4.17 6.94 8.33 | 20.8 20 19.3 | 1480 | 1.97 2.43 2.92 | 3 | Y112M-4YB | 43 52 54 | 2.5 2.5 3.0 | 98 |
IS80-50-250A | 28.08 46.8 56.16 | 7.8 13.0 15.6 | 73.6 70 67.4 | 2950 | 12.5 15.7 17.5 | 18.5 | Y180M-2YB | 45 57 59 | 2.5 2.5 3.0 | 98 |
IS80-50-250A | 14.04 23.4 28.08 | 3.9 6.5 7.8 | 18.2 17.5 16.7 |
1480
| 1.66 2.19 2.41 | 3 | Y112M-4YB | 42 51 53 | 2.5 2.5 3.0 | 98 |
IS80-50-250B | 26.4 44 52.8 | 7.33 12.22 14.67 | 64.8 62 60.0 | 2950 | 10.6 13.3 14.9 | 15 | Y160L-2YB | 44 56 58 | 2.5 2.5 3.0 | 98 |
IS80-50-250B | 13.2 22 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15 | 1480 | 1.50 1.95 2.11 | 2.2 | Y100L2-4YB | 39 48 51 | 2.5 2.5 3.0 | 98 |
IS80-50-315 | 30 50 60 | 8.33 13.89 16.67 | 127.6 125 122 | 2950 | 26.1 32.8 35.6 | 37 | Y225M-2YB | 40 52 56 | 2.0 2.0 2.5 | 115 |
IS80-50-315 | 15 25 30 | 4.17 6.94 8.33 | 32.9 32 31 | 1480 | 4.02 4.74 5.10 | 5.5 | Y132M-4YB | 33.4 46 49.7 | 2.0 2.0 2.5 | 115 |
IS80-50-315A | 28.08 46.8 56.16 | 7.8 13.0 15.6 | 113.4 110 107.7 | 2950 | 22.2 27.5 30.0 | 37 | Y200L2-2YB | 39 51 55 | 2.0 2.0 2.5 | 115 |
IS80-50-315A | 14.04 23.4 28.08 | 3.90 6.50 7.80 | 29.2 28 27.1 | 1480 | 3.51 4.06 4.39 | 5.5 | Y132M-4YB | 31.8 44 47.2 | 2.0 2.0 2.5 | 115 |
IS80-50-315B | 26.4 44 52.8 | 7.33 12.22 14.67 | 100.5 97 95 | 2950 | 19.0 23.2 25.3 | 30 | Y200L1-2YB | 38 50 54 | 2.0 2.0 2.5 | 115 |
IS80-50-315B | 13.2 22 26.4 | 3.67 6.11 7.33 | 25.1 24.3 23.8 | 1480 | 3.01 3.47 3.8 | 5.5 | Y132S-4YB | 30 42 45 | 2.0 2.0 2.5 | 115 |
IS100-80-125 | 60 100 120 | 16.67 27.78 33.33 | 24 .7 20 16.1 | 2950 | 5.95 7.47 7.6 | 11 | Y160M1-2YB | 67.7 73 69.2 | 3.0 4.5 5.6 | 63 |
IS100-80-125 | 30 50 60 | 8.33 13.89 16.67 | 6.19 5 4 | 1480 | 0.78 1.0 1.08 | 1.5 | Y90L-4YB | 65 68 60.5 | 3.0 3.6 4.0 | 63 |
IS100-80-125A | 55.1 91.8 110.2 | 15.31 25.5 30.6 | 20.7 16.8 13.4 | 2950 | 4.65 5.92 6.3 | 7.5 | Y132S2-2YB | 66.8 71.0 63.8 | 3.0 4.5 5.6 | 63 |
IS100-80-125A | 27.5 45.8 54.9 | 7.64 12.72 15.25 | 5.17 4.19 3.36 | 1480 | 0.16 0.79 0.88 | 1.1 | Y90S-4YB | 63.5 66 57.1 | 3.0 3.6 4.0 | 63 |
IS100-80-160 | 60 100 120 | 16.67 27.78 33.33 | 37 32 28 | 2950 | 10.1 11.9 12.5 | 15 | Y160M2-2YB | 60 73 73 | 3.8 4.3 5.0 | 95 |
IS100-80-160 | 30 50 60 | 8.33 13.89 16.67 | 9.25 8 7 | 1480 | 1.3 1.58 1.68 | 2.2 | Y100L1-4YB | 58 69 68 | 3.0 3.4 3.7 | 95 |
IS100-80-160A | 54.6 91 109.2 | 15.17 25.28 30.34 | 30.6 26.5 23.2 | 2950 | 7.98 9.25 9.85 | 15 | Y160M2-2YB | 57 71 70.4 | 3.8 4.3 5.0 | 95 |
IS100-80-160A | 27.3 45.5 54.6 | 7.58 12.64 15.16 | 7.66 6.6 6.37 | 1480 | 1.03 1.22 1.45 | 2.2 | Y90L-4YB | 55.3 67 65.3 | 3.0 3.4 3.7 | 95 |
IS100-65-200 | 60 100 120 | 16.67 27.78 33.33 | 56 50 44 | 2950 | 14.5 18.9 20.3 | 22 | Y180M-2YB | 63 72 71 | 3.4 3.9 5.2 | 96 |
IS100-65-200 | 30 50 60 | 8.33 13.89 16.67 | 14 12.5 11 | 1480 | 1.91 2.50 2.85 | 3 | Y100L2-4YB | 60 68 63 | 2.5 2.5 3.0 | 96 |
IS100-65-200A | 56.1 93.5 112.2 | 15.58 25.97 31.17 | 49 43.7 38.5 | 2950 | 12.08 15.68 16.8 | 18.5 | Y180M-2YB | 62 71 70 | 3.4 3.9 5.2 | 96 |
IS100-65-200A | 28.05 46.8 56.1 | 7.79 13.04 15.58 | 12.3 10.9 9.6 | 1480 | 1.59 2.07 2.37 | 3 | Y100L2-4YB | 59 67 62 | 2.5 2.5 3.0 | 96 |
IS100-65-200B | 52.7 87.8 105.4 | 14.64 24.39 29.28 | 43.2 38.5 33.9 | 2950 | 10.2 13.2 14.1 | 15 | Y160L-2YB | 61 70 69 | 3.4 3.9 5.2 | 96 |
IS100-65-200B | 26.4 43.9 52.7 | 7.33 12.19 14.64 | 10.8 9.6 8.5 | 1480 | 1.34 1.74 2.00 | 2.2 | Y100L2-4YB | 58 66 61 | 2.5 2.5 3.0 | 96 |
IS100-65-250 | 60 100 120 | 16.67 27.78 33.33 | 88 80 74 | 2950 | 25.2 32.0 36.1 | 37 | Y200L2-2YB | 57 68 67 | 3.0 3.6 4.5 | 107 |
IS100-65-250 | 30 50 60 | 8.33 13.89 16.67 | 22 20 18.5 | 1480 | 3.6 4.3 4.7 | 5.5 | Y132S-4YB | 50 63 64 | 2.5 2.5 3.0 | 107 |
IS100-65-250A | 56.1 93.5 112.2 | 15.58 25.97 31.17 | 77 70 64.7 | 2950 | 21.8 27.4 28.9 | 30 | Y200L2-2YB | 54 65 64 | 3.0 3.6 4.5 | 107 |
IS100-65-250A | 28.05 46.8 56.1 | 7.79 13.00 15.58 | 19.2 17.4 16.2 | 1480 | 3.12 3.53 4.06 | 5.5 | Y132S-4YB | 47 61 60.9 | 2.5 2.5 3.0 | 107 |
IS100-65-250B | 52.7 87.8 105.4 | 14.64 24.39 29.28 | 67.9 61.7 57.0 | 2950 | 18.3 23.1 26.0 | 30 | Y200L1-2YB | 53.3 64 62.9 | 3.0 3.6 4.5 | 107 |
IS100-65-250B | 26.4 43.9 52.7 | 7.33 12.19 14.64 | 17.0 15.4 14.3 | 1480 | 2.66 3.07 3.47 | 4 | Y112M-4YB | 46 62 59 | 2.5 2.5 3.0 | 107 |
IS100-65-315 | 60 100 120 | 16.67 27.78 33.33 | 132 125 119 | 2950 | 44.9 54.9 60.8 | 75 | Y280S-2YB | 48 62 64 | 2.8 3.2 4.2 | 117 |
IS100-65-315 | 30 50 60 | 8.33 13.89 16.67 | 33.5 32 30.5 | 1480 | 6.2 7.5 8.3 | 11 | Y160M-4YB | 44 58 60 | 2.0 2.0 2.5 | 117 |
IS100-65-315A | 56.1 93.5 112.2 | 15.58 25.97 31.17 | 115.5 109 104 | 2950 | 39.2 45.5 52.1 | 55 | Y250M-2YB | 45 61 61 | 2.8 3.2 4.2 | 117 |
IS100-65-315A | 28.05 46.8 56.1 | 7.79 13.00 15.58 | 29.3 28 26.7 | 1480 | 5.46 6.33 7.15 | 7.5 | Y160M-4YB | 41 56 57 | 2.0 2.0 2.5 | 117 |
IS100-65-315B | 52.7 87.8 105.4 | 14.64 24.39 29.28 | 102 97 92 | 2950 | 33.3 38.7 44.0 | 55 | Y250M-2YB | 44 60 60 | 2.8 3.2 4.2 | 117 |
IS100-65-315B | 26.4 43.9 52.7 | 7.33 12.19 14.64 | 25.5 24.3 23.0 | 1480 | 4.58 5.29 5.88 | 7.5 | Y132M-4YB | 40 55 56 | 2.0 2.0 2.5 | 117 |
IS125-100-200 | 120 200 240 | 33.33 55.56 66.67 | 61 50 41 | 2950 | 29.3 35.4 38.3 | 45 | Y225M-2YB | 68 77 70 | 4.5 5.0 5.8 | 103 |
IS125-100-200 | 60 100 120 | 16.67 27.78 33.33 | 15.25 12.5 10.25 | 1480 | 3.89 4.66 5.08 | 7.5 | Y132M-4YB | 64 73 66 | 2.5 2.9 3.6 | 103 |
IS125-100-200A | 112 186.5 224 | 31.11 51.81 62.22 | 50.5 41.4 34 | 2950 | 23.75 28.1 30.9 | 37 | Y200L2-2YB | 64.9 75 67.1 | 4.5 5.0 5.8 | 103 |
IS125-100-200A | 56 93.3 112 | 15.56 25.29 31.11 | 12.6 10.3 8.5 | 1480 | 3.15 3.69 4.12 | 5.5 | Y132S-4YB | 61 71 63 | 2.5 2.9 3.6 | 103 |
IS125-100-200B | 105.5 175.5 211.0 | 29.31 48.75 58.61 | 47.0 38.5 31.6 | 2950 | 21.45 24.88 27.95 | 30 | Y200L1-2YB | 63 74 65 | 4.5 5.0 5.8 | 103 |
IS125-100-200B | 52.8 87.8 105.5 | 14.67 24.39 29.31 | 11.8 9.6 7.9 | 1480 | 2.83 3.28 3.66 | 4 | Y132S-4YB | 60 70 62 | 2.5 2.9 3.6 | 103 |
IS125-100-250 | 120 200 240 | 33.33 56.56 66.67 | 90 80 73 | 2950 | 47.4 58.1 64.5 | 75 | Y280S-2YB | 62 75 74 | 3.7 4.5 5.5 | 170 |
IS125-100-250 | 60 100 120 | 16.67 27.78 33.33 | 22.5 20 18.25 | 1480 | 6.23 7.56 8.40 | 11 | Y160M-4YB | 59 72 71 | 2.0 2.3 3.0 | 170 |
IS125-100-250A | 112 186.5 224 | 31.11 51.81 62.22 | 78 69.5 63.5 | 2950 | 40.3 48.4 54.5 | 55 | Y280S-2YB | 59 73 71 | 3.7 4.5 5.5 | 170 |
IS125-100-250A | 56 93.3 112 | 15.56 25.92 31.11 | 19.5 17.4 15.9 | 1480 | 5.31 6.29 7.13 |
7.5
| Y160M-4YB | 56 70 68 | 2.0 2.3 3.0 | 170 |
IS125-100-250B | 105.5 175.5 211.0 | 29.31 48.75 58.61 | 69.0 61.5 56 | 2950 | 34.2 41.4 44.0 | 45 | Y250M-2YB | 58 71 69.9 | 3.7 4.5 5.5 | 170 |
IS125-100-250B | 52.8 87.8 105.5 | 14.67 24.39 29.31 | 17.3 15.4 14 | 1480 | 4.62 5.42 6.10 | 7.5 | Y132M-4YB | 54 68 66 | 2.0 2.3 3.0 | 170 |
IS125-100-315 | 120 200 240 | 33.33 55.56 66.67 | 132 125 119 | 2950 | 69.5 100.2 119.7 | 132 | Y315M-2YB | 62 68 65 | 4.2 5.0 5.8 | 198 |
IS125-100-315 | 60 100 120 | 16.67 27.78 33.33 | 33 32 30.5 | 1480 | 9.0 13.4 16.3 | 18.5 | Y180M-4YB | 60 65 63 | 2.1 2.5 2.9 | 198 |
IS125-100-315A | 112.7 187.9 225.5 | 31.31 52.19 62.64 | 116.5 110.4 105 | 2950 | 59.6 85.6 102.2 | 110 | Y315M-2YB | 60 66 63 | 4.2 5.0 5.8 | 198 |
IS125-100-315A | 56.4 94 112.8 | 15.67 26.21 31.33 | 31 28.3 26.5 | 1480 | 8.5 12.1 14.3 | 15 | Y160L-4YB | 56 60 57 | 2.1 2.5 2.9 | 198 |
IS125-100-315B | 105.5 175.9 211.1 | 29.31 48.86 58.64 | 102.1 96.7 92.0 | 2950 | 50.5 72.4 88.1 | 90 | Y280M-2YB | 58 64 60 | 4.2 5.0 5.8 | 198 |
IS125-100-315B | 52.8 87.8 105.5 | 14.67 24.39 29.31 | 25.5 24.2 23 | 1480 | 6.81 9.99 12.02 | 15 | Y160L-4YB | 54 58 55 | 2.1 2.5 2.9 | 198 |
IS125-100-400 | 60 100 120 | 16.67 27.78 33.33 | 52 50 48.5 | 1480 | 15.2 22 26.4 | 30 | Y200L-4YB | 56 62 60 | 2.1 2.5 2.9 | 220 |
IS125-100-400A | 56.1 93.5 118.2 | 15.58 25.97 32.83 | 45.4 43.7 42.4 | 1480 | 12.9 18.3 20.5 | 22 | Y200L-4YB | 54 61 58 | 2.1 2.5 2.9 | 220 |
IS125-100-400B | 52.8 88 105.6 | 14.67 24.44 29.33 | 40.2 38.7 37.5 | 1480 | 10.9 15.4 16.9 | 18.5 | Y180L-4YB | 53 60 57 | 2.1 2.5 2.9 | 220 |
IS150-125-250 | 120 200 240 | 33.33 55.56 66.67 | 24.8 20 15 | 1480 | 12.3 14.1 14.4 | 18.5 | Y180M-4YB | 66 77 68 | 2.5 2.8 3.5 | 150 |
IS150-125-250A | 112.2 187 224.4 | 31.17 51.94 62.33 | 22.3 17.5 12.5 | 1480 | 10.5 11.7 11.4 | 15 | Y160L-4YB | 65 76 67 | 2.5 2.8 3.5 | 150 |
IS150-125-250B | 105.6 176 211.2 | 29.33 48.89 58.67 | 20.3 15.5 10.5 | 1480 | 9.2 9.9 9.2 | 15 | Y160L-4YB | 64 75 66 | 2.5 2.8 3.5 | 150 |
IS150-125-315 | 120 200 240 | 33.33 55.56 66.67 | 36.3 32 28.5 | 1480 | 18.8 23.2 25.9 | 30 | Y200L-4YB | 63 75 72 | 2.5 2.8 3.5 | 170 |
IS150-125-315A | 112.2 187 224.4 | 31.17 51.94 62.33 | 32.3 28 24.9 | 1480 | 15.9 19.3 21.4 | 22 | Y200L-4YB | 62 74 71 | 2.5 2.8 3.5 | 170 |
IS150-125-315B | 105.6 176 211.2 | 29.33 48.89 58.67 | 29.0 24 21.2 | 1480 | 13.7 15.8 17.4 | 18.5 | Y180L-4YB | 61 73 70 | 2.5 2.8 3.5 | 170 |
IS150-125-400 | 120 200 240 | 33.33 55.56 66.67 | 57.5 50 44.0 | 1480 | 30.8 38.9 43.7 | 45 | Y250M-4YB | 61 70 63 | 2.0 2.5 3.0 | 198 |
IS150-125-400A | 112.2 187 224.4 | 31.17 51.94 62.33 | 51.2 43.7 37.7 | 1480 | 26.1 32.3 35.2 | 37 | Y225M-4YB | 60 69 62 | 2.0 2.5 3.0 | 198 |
IS150-125-400B | 105.6 176 211.2 | 29.3 48.9 58.7 | 46.2 38.7 32.7 | 1480 | 22.5 27.3 28.8 | 30 | Y225S-4YB | 59 68 61 | 2.0 2.5 3.0 | 198 |
IS150-150-450 | 280 | 77.8 | 72 | 1480 | 78.5 | 90 | Y280M-4YB | 70 | 5.5 | 285 |
IS150-150-450A | 265 | 73.6 | 64 | 1480 | 66 | 75 | Y280S-4YB | 70 | 5.5 | 285 |
IS150-150-450B | 245 | 68 | 55 | 1480 | 52.4 | 75 | Y280S-4YB | 70 | 5.5 | 285 |
IS200-150-250 | 240 400 480 | 66.7 111.1 133.3 | 22.6 20 17.2 | 1480 | 19.7 27.3 28.3 | 37 | Y225S-4YB | 75 80 76 | 3.8 4.3 5.0 | 210 |
IS200-150-250A | 224.5 374.2 449.0 | 62.4 103.9 124.7 | 19.8 17.5 15.1 | 1480 | 16.6 22.9 25.0 | 30 | Y200L-4YB | 73 78 74 | 3.8 4.3 5.0 | 210 |
IS200-150-250B | 211.3 352.1 422.6 | 58.7 97.8 117.4 | 17.5 15.5 13.3 | 1480 | 14.2 19.6 21.3 | 30 | Y200L-4YB | 71 76 72 | 3.8 4.3 5.0 | 210 |
IS200-150-315 | 240 400 480 | 66.7 111.1 133.3 | 35.6 32 29.4 | 1480 | 34.7 44.1 49.9 | 55 | Y250M-4YB | 67 79 77 | 3.0 3.5 4.0 | 268 |
IS200-150-315A | 224.5 374.2 449.0 | 62.4 103.9 124.7 | 31.1 28 25.7 | 1480 | 28.8 36.6 41.4 | 45 | Y225M-4YB | 66 78 76 | 3.0 3.5 4.0 | 268 |
IS200-150-315B | 211.3 352.1 422.6 | 58.7 97.8 117.4 | 27.5 24.7 22.7 | 1480 | 24.4 30.8 34.9 | 37 | Y225S-4YB | 65 77 75 | 3.0 3.5 4.0 | 268 |
IS200-150-400 | 240 400 480 | 66.7 111.1 133.3 | 55.8 50 47 | 1480 | 54.4 68.8 78.5 | 90 | Y280M-4YB | 67 78 75 | 3.0 3.5 4.0 | 325 |
IS200-150-400A | 224.5 374.2 449.0 | 62.4 103.9 124.7 | 48.8 43.7 41.1 | 1480 | 45.3 57.8 67.9 | 75 | Y280S-4YB | 66 77 74 | 3.0 3.5 4.0 | 325 |
IS200-150-400B | 211.3 352.1 422.6 | 58.7 97.8 117.4 | 43.2 38.7 31.4 | 1480 | 38.3 46.5 45.4 | 55 | Y280S-4YB | 65 76 73 | 3.0 3.5 4.0 | 325 |
IS200-150-500 | 400 | 111.1 | 80 | 1480 | 116.2 | 160 | Y315L1-4YB | 75 | 5.5 | 575 |
IS200-150-500A | 376 | 104.4 | 70 | 1480 | 96.82 | 132 | Y315M-4YB | 74 | 5.5 | 575 |
IS200-150-500B | 352 | 97.7 | 62 | 1480 | 82.5 | 110 | Y315S-4YB | 72 | 5.5 | 575 |
IS250-200-250 | 400 550 660 | 111.1 152.8 183.3 | 22 20 18.5 | 1480 | 30.74 36.11 40.58 | 45 | Y225M-4YB | 78 83 82 | 5 5.5 6 | 280 |
IS250-200-250A | 365 500 600 | 101.4 138.9 166.7 | 19 17 14 | 1480 | 24.54 28.60 28.61 | 37 | Y225S-4 YB | 77 81 80 | 5 5.5 6 | 280 |
IS250-200-315 | 400 550 660 | 111.1 152.8 183.3 | 35 32 30 | 1480 | 50.20 58.49 70.99 | 75 | Y280S-4YB | 76 82 76 | 5 5.5 6 | 425 |
IS250-200-315A | 365 500 600 | 101.4 138.9 166.7 | 31 28 23 | 1480 | 42.34 47.69 50.14 | 55 | Y250M-4YB | 74 80 75 | 5 5.5 6 | 425 |
IS250-200-400 | 400 550 660 | 111.1 152.8 183.3 | 54 50 46 | 1480 | 76.54 94.86 108.86 | 110 | Y315S-4YB | 74 79 76 | 5 5.5 6 | 573 |
IS250-200-400A | 365 500 600 | 101.4 138.9 166.7 | 47 44 35 | 1480 | 63.17 77.86 78.39 | 90 | Y280M-4YB | 74 77 73 | 5 5.5 6 | 573 |
IS250-200-400B | 336 460 552 | 93.3 127.8 153.3 | 40 37 30 | 1480 | 51.58 62.68 64.47 | 75 | Y280S-4YB | 71 74 70 | 5 5.5 6 | 573 |
IS250-200-450 | 400 550 660 | 111.1 152.8 183.3 | 64 60 56 | 1480 | 91.79 112.41 130.8 | 160 | Y315L1-4YB | 76 80 77 | 5.0 5.5 6.0 | 742 |
IS250-200-450A | 365 500 600 | 101.4 138.9 166.7 | 54 51 47 | 1480 | 71.91 89.09 101.11 | 132 | Y315M-4YB | 75 78 76 | 5.0 5.5 6.0 | 742 |
IS250-200-450B | 336 460 552 | 93.3 127.8 153.3 | 46 43 40 | 1480 | 58.50 71.87 82.42 | 110 | Y315S-4YB | 72 75 73 | 5.0 5.5 6.0 | 742 |
IS300-250-235 | 480 750 864 | 133.3 200 240 | 20 18 15.5 | 980 | 33.97 43.60 49.32 | 55 | Y280M-6YB | 77 81 74 | 5.0 5.5 6.0 | 660 |
IS300-250-235A | 438 657 788 | 121.7 182.5 218.9 | 16.5 15 13 | 980 | 26.26 33.99 38.77 | 45 | Y280S-6YB | 75 79 72 | 5.0 5.5 6.0 | 660 |
IS300-250-235B | 400 600 720 | 111.1 166.7 200 | 14 12.5 11 | 980 | 20.90 26.54 30.83 | 37 | Y250M-6YB | 73 77 70 | 5.0 5.5 6.0 | 660 |
IS300-250-300 | 480 720 864 | 133.3 200 240 | 31 28 24 | 980 | 52.66 67.82 73.38 | 75 | Y315S-6YB | 77 81 77 | 4.5 5.0 5.5 | 743 |
IS300-250-300A | 444 666 799 | 123.3 185 221.9 | 26.5 24 21.5 | 980 | 42.19 54.45 61.59 | 75 | Y315S-6YB | 76 80 76 | 4.5 5 5.5 | 743 |
IS300-250-300B | 415 623 747 | 115.3 173.1 207.5 | 23 21 18.5 | 980 | 34.68 45.13 50.21 | 55 | Y280M-6YB | 73 77 70 | 4.5 5 5.5 | 743 |
IS300-250-315 | 800 | 222.2 | 32 | 1480 | 82.00 | 90 | Y280M-4YB | 85 | 4 4.5 5 | 792 |
IS300-250-315A | 765 | 212.5 | 27 | 1480 | 66.90 | 75 | Y280S-4YB | 84 | 4 4.5 5 | 792 |
IS300-250-380 | 480 720 864 | 133.3 200.0 240.0 | 48 44 34 | 980 | 76.57 102.77 97.62 | 132 | Y315L2-6YB | 82 84 82 | 4.5 5 5.5 | 835 |
IS300-250-380A | 444 666 799 | 123.3 185 221.9 | 41.4 30 38 | 980 | 64.22 68.06 106.07 | 110 | Y315L1-6YB | 78 80 78 | 4.5 5 5.5 | 835 |
IS350-300-315 | 1080 | 300 | 40 | 1480 | 143.47 | 160 | Y315L1-4YB | 78 | 5 | 947 |
IS350-300-315A | 965 | 268 | 32 | 1480 | 105.10 | 132 | Y315M-4YB | 80 | 5 | 947 |
IS350-250-500 | 1080 | 300 | 80 | 1480 | 290.49 | 315 | Y355L2-4 | 81 | 6 | 950 |
IS350-250-500A | 1000 | 277.78 | 70 | 1480 | 241.31 | 280 | Y355L1-4 | 79 | 6 | 950 |
IS350-250-500B | 934 | 259.5 | 60 | 1480 | 198.20 | 250 | Y355M2-4 | 77 | 6 | 950 |
IS型卧式单级离心泵常见故障及解决措施
故 障现象 | 故障原 因 | 解决措施 |
1、IS单级水泵不吸水，压力表及真空表的指针摆动很剧烈。 | 1.注入IS型卧式单级泵的水没有注满2.水管或仪表漏气。 | 1、再往IS型卧式单级泵内注满水2.将漏气处补好。 |
2、IS单级水泵吸不上水，真空表显示髙度真空。 | 1.底阀没有打开2.或管道已经有异物堵塞。 | 1.校正或打开底阀。2.清洗或更换管道3.降低安装高度。 |
3、IS单级水泵出水处有压力，但是不出水。 | 1.出水管堵塞导致阻力太大2.旋转方向不对3.叶轮被堵或损坏。 | 1.检查管道有无堵塞，或缩短管道长度。2.检查电机取下水管接头3.清洗叶轮。 |
4、IS型卧式单级泵流量不足。 | 1.IS型卧式单级泵淤塞2.口环麿损过多。 | 1.清洗IS型卧式单级泵及管道2.更换口环。 |
5、IS型卧式单级泵功率过大。 | 1.填料函压压得太紧导致发热2.因磨损叶轮坏了3.IS型卧式单级泵供水量超负荷。 | 1.拧松填料函，调整至适当紧度2.更换叶轮3.增加出水管阻力，以降低流量。 |
6、IS型卧式单级泵有异常声响且不上水。 | 1.流量太大2.吸水管内阻力过大3.吸水高度过大也即安装高度太高2.发生气蚀3.介质温度过高。 | 1.增加出水管内的阻力以减低流量2.检查IS型卧式单级泵吸入管内阻力3. 检查底阀减少安装高度4.将堵塞漏气处堵好4.降低介质温度。 |
7、IS型卧式单级泵轴承温度过高。 | 1.缺润滑油2.IS型卧式单级泵轴与电机轴同心充度没有对准，不在一条线上。 | 1.给轴承注润滑油2.调整轴的同心度使中心对准。 |
8、IS型卧式单级泵异常振动。 | IS型卧式单级泵轴与电机轴同心充度没有对准，不在一条线上。 | 调整泵轴和电机的同心度使中心对准。 |
◎欢迎参与讨论，请在这里发表您的看法、交流您的观点。
