ZA石油化工流程泵价格_型号参数,化工泵生产厂家-中联泵业

ZA系列石油化工流程泵

发布于：2023年09月12日作者：admin 阅读：324

ZA系列石油化工流程泵是化工离心泵生产厂家长沙中联泵业技术团队研发的专业用于石油化工行业的化工离心泵。ZA系列石油化工流程泵属于悬臂式、单级、单吸的卧式单级离心泵，并具有耐腐蚀、无泄漏以及耐高温高压的特点。这些泵的设计符合DIN24256、ISO2858和GB5662-85标准，并遵循API610第十版设计规范。采用闭式或半开式叶轮设计，通过平衡环加耐磨环来平衡轴向力。开式叶轮则使用背叶片来实现轴向力的平衡。对于出口直径大于80mm的泵，采用双蜗壳设计，以平衡轴向力，提高了轴承的使用寿命和轴封处的可靠性。根据工况的不同，可选择圆柱滚子或圆锥滚子轴承，以延长轴承的寿命。ZA系列石油化工流程泵的以上特点使其成为石油化工行业中耐腐蚀化工泵的首选，其产品设计和制造严格按照API610规范来确保高质量和可靠性。

中联泵业CZ型单级化工流程泵

ZA系列石油化工流程泵适用范围和领域

适合输送清洁或含有固体颗粒，低温或高温，中性或有腐蚀性的液体，尤其对于输送各种温度的液态石油化工产品，各种温度和浓度的酸、碱、盐溶液和其他有腐蚀性的液体。该型耐腐蚀石油化工流程泵适用于炼油厂石油的炼制、石油化工产品的精制、化学工业工程、低温工程、采煤业、化学和普通工业流程、发电厂、大中型加热及空调装置，环保装置、海上工业和海水淡化工程等领域。

ZA系列石油化工流程泵结构图及结构特点

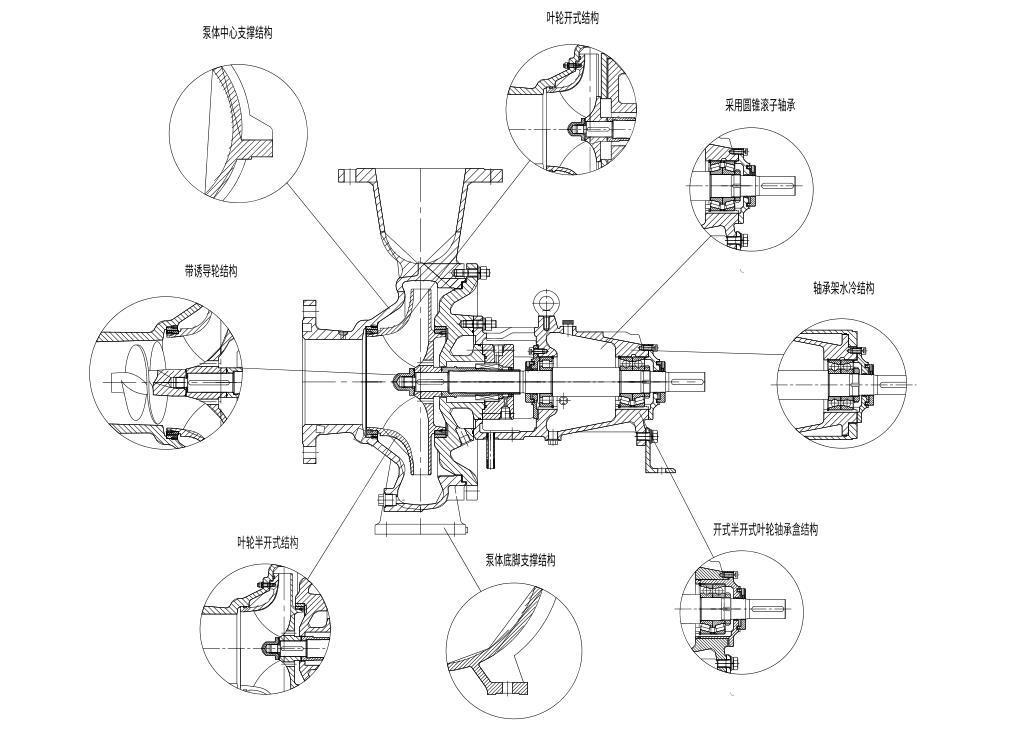

中联泵业ZA系列石油化工流程泵结构变形图

↑ZA、ZAK、ZAG系列石油化工流程泵结构变形图↑

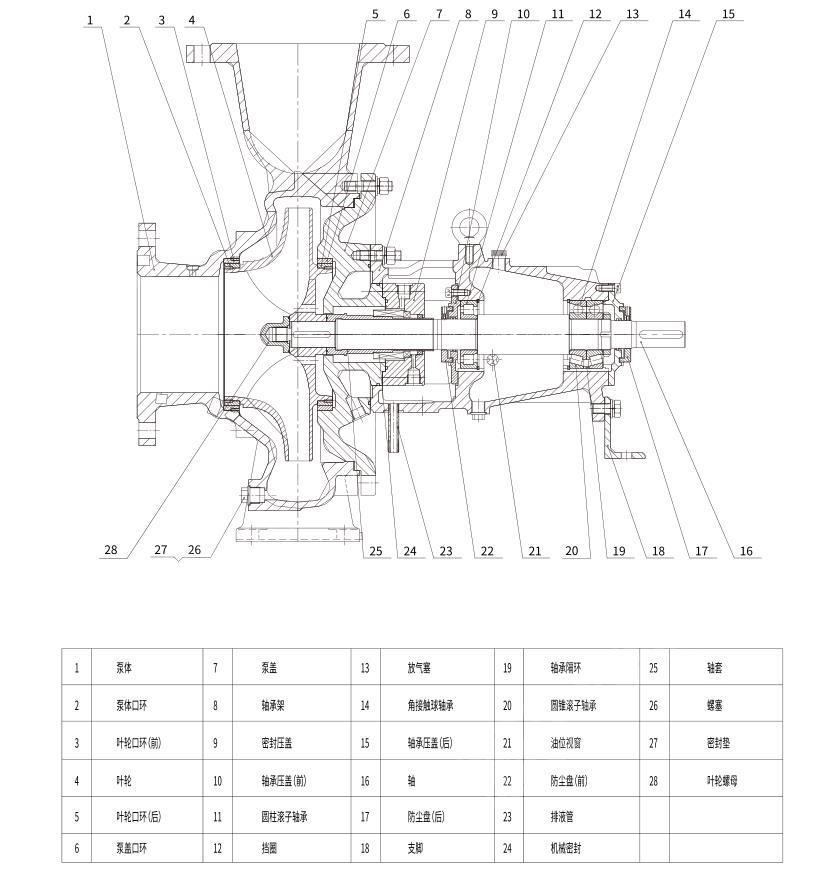

中联泵业ZA系列石油化工流程泵结构图

ZA系列石油化工流程泵结构特点

1、ZA系列石油化工流程泵的水力，泵体和轴承架的连接方式、机械密封部件、冷却方式及辅助管路上进行了周密的考虑，解决了根据API610七版设计的流程泵和油泵所存在的使用和安装缺陷。

2、ZA系列石油化工流程泵密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。

3、ZA系列石油化工流程泵的水力是国内外优秀水力模型中筛选并改进的，增加了泵体叶轮的进口口径，使泵的进口流速较低，增加了泵的抗腐蚀余量，增加了泵的寿命。

4、ZA系列石油化工流程泵磨损件为口环、轴套、机械密封等小件，所以在更换磨损件后,泵体、轴等主要零件仍然能继续使用，大大降低了泵的维护费用。

5、ZA系列石油化工流程泵可根据具体加工工况要求装配不同的机械密封形式，轴承架设计有空冷的散热片和水冷两种结构，可以适用于不同温度的工况，所以该系列泵适用范围比较广。

6、ZA系列石油化工流程泵从驱动端看，泵为顺时针旋转。

ZA系列石油化工流程泵有三个型号，分别介绍如下：

ZA型石油化工泵：采用底脚支撑，闭式叶轮，设计压力为2.5Pa，适用于一般工业流程。

ZAK渣浆型石油化工泵：ZAK采用底脚支撑，闭式或半开式叶轮，设计压力为2.5Pa，是用于输送各种渣浆和含有颗粒的介质。

ZAG型高温高压石油化工流程泵：ZAG采用中心支撑，闭式叶轮，设计点压力为5.0Pa，适用于高温高压等重要工业流程。

ZA系列石油化工流程泵部分型号技术参数(仅供参考，以实际供货为准！)

规格型号	叶轮型式	流量	扬程	效率	轴承架	汽蚀余量	转速	比重=1.00	比重=1.35	比重=1.84
		Q	H	η	LK	NPSH	n	电机功率
		m3/h	m	%	LK	m	r/min	kw	kw	kw
ZA25-200	A	11.5	49	42	0	1.5	2900	5.5	7.5	11
	A	5.8	12	38		0.6	1450	1.1	1.1	1.5
	B	10.5	42	42		1.5	2900	4	5.5	7.5
	B	5.4	11	38		0.6	1450	1.1	1.1	1.1
	C	9	36	42		1.5	2900	3	4	5.5
	C	4.6	8.5	38		0.6	1450	1.1	1.1	1.1
	D	7.5	28	42		1.5	2900	2.2	3	4
	D	4	6.5	38		0.6	1450	1.1	1.1	1.1
	E	5.5	16	42		1.5	2900	1.5	1.5	2.2
	E	3	4	38		0.6	1450	1.1	1.1	1.1
ZA25-250	A	10.5	80	28	2	1.2	2900	11	15	18.5
	A	7.5	18	23	1	1	1450	2.2	3	4
	B	9.7	68	28	2	1.2	2900	7.5	11	15
	B	7	16	23	1	1	1450	2.2	3	4
	C	9	50	28	2	1.2	2900	5.5	11	15
	C	6.5	11.5	23	1	1	1450	2.2	2.2	3
	D	8.5	30	28	2	1.2	2900	5.5	11	15
	D	6	6.5	23	1	1	1450	1.1	1.5	2.2
ZA25-315	A	18.5	130	28	2	1.2	2900	30	45	55
	A	9.5	32	25		0.7	1450	5.5	7.5	11
	B	17.5	115	28		1.2	2900	30	37	45
	B	8.7	29	25		0.7	1450	4	5.5	7.5
	C	16	100	28		1.2	2900	22	30	45
	C	7.5	25	25		0.7	1450	3	4	5.5
	D	14	90	28		1.2	2900	18.5	30	37
	D	7	22	25		0.7	1450	3	4	5.5
	E	13	80	28		1.2	2900	18.5	22	30
	E	6.8	20	25		0.7	1450	3	4	5.5
	F	11.5	67	28		1.2	2900	15	18.5	30
	F	6	16	25		0.7	1450	2.2	3	4
ZA40-160	A	28	33	62	2	3	2900	5.5	7.5	11
	A	14	8	59	1	0.8	1450	1.1	1.1	1.5
	B	25.6	29	62	2	3	2900	5.5	7.5	11
	B	13	7	59	1	0.8	1450	1.1	1.1	1.5
	C	22	22	62	2	3	2900	4	5.5	5.5
	C	11	5.5	59	1	0.8	1450	1.1	1.1	1.1
	D	20	16	62	2	3	2900	2.2	3	4
	D	9.5	4.5	59	1	0.8	1450	1.1	1.1	1.1
ZA40-200	A	29	53	58	1	2.2	2900	11	15	18.5
	A	14.5	13	55	1	0.8	1450	1.5	2.2	3
	B	26	47	58	1	2.2	2900	7.5	11	15
	B	13	11.5	55	1	0.8	1450	1.1	1.5	3
	C	22	39	58	1	2.2	2900	5.5	7.5	11
	C	11.5	9	55	1	0.8	1450	1.1	1.1	1.5
	D	18	20	58	1	2.2	2900	4	5.5	7.5
	D	9.5	7	55	1	0.8	1450	1.1	1.1	1.1
ZA40-250	A	32	78	53	1	2.5	2900	18.5	22	30
	A	16	19.5	49.5	1	0.8	1450	3	4	5.5
	B	30	72	53	1	2.5	2900	15	18.5	30
	B	15	18	49.5	1	0.8	1450	2.2	3	4
	C	24	60	53	1	2.5	2900	11	15	18.5
	C	12.5	14	49.5	1	0.8	1450	1.5	2.2	3
	D	21	47	53	1	2.5	2900	7.5	11	15
	D	10.5	10	49.5	1	0.8	1450	1.1	1.5	2.2
ZA40-315	A	42	115	46	2	1.3	2900	37	45	75
	A	21	29	42	2	0.5	1450	5.5	7.5	11
	B	40	107	46	2	1.3	2900	30	45	55
	B	20	26.5	42	2	0.5	1450	5.5	7.5	11
	C	34	81	46	2	1.3	2900	22	30	45
	C	17.5	20	42	2	0.5	1450	4	5.5	7.5
	D	29	61	46	2	1.3	2900	15	22	30
	D	15	15	42	2	0.5	1450	3	3	5.5
ZA50-160	A	50	34	71	2	2.4	2900	11	15	15
	A	25	8.4	69	1	0.8	1450	1.5	2.2	2.2
	B	45	29	71	2	2.4	2900	7.5	11	15
	B	22.5	7	69	1	0.8	1450	1.5	1.5	2.2
	C	38	22	71	2	2.4	2900	5.5	7.5	11
	C	19	5.5	69	1	0.8	1450	1.1	1.1	1.5
	D	31	17	71	2	2.4	2900	3	4	5.5
	D	16.5	4	69	1	0.8	1450	1.1	1.1	1.1
ZA50-200	A	62	52	68	2	2.6	2900	18.5	22	30
	A	31	13	65.5	1	0.7	1450	3	3	4
	B	56	46	68	2	2.6	2900	15	18.5	22
	B	28.5	11.5	65.5	1	0.7	1450	2.2	3	4
	C	49	37	68	2	2.6	2900	11	15	18.5
	C	25	9	65.5	1	0.7	1450	1.5	2.2	3
	D	43	28	68	2	2.6	2900	7.5	11	15
	D	22	7	65.5	1	0.7	1450	1.1	1.5	2.2
ZA50-250	A	70	82	65	2	2.4	2900	30	37	55
	A	35	20	62.5	2	0.7	1450	4	5.5	7.5
	B	66	75	65	2	2.4	2900	30	37	45
	B	33	18.5	62.5	2	0.7	1450	4	5.5	7.5
	C	60	60	65	2	2.4	2900	22	30	37
	C	30	15	62.5	2	0.7	1450	3	4	5.5
	D	50	45	65	2	2.4	2900	15	18.5	22
	D	26	11	62.5	2	0.7	1450	2.2	3	3
ZA50-315	A	87	115	56	3	2.1	2900	55	75	110
	A	44	28	53	2	0.5	1450	11	11	15
	B	80	100	56	3	2.1	2900	45	75	90
	B	40	24	53	2	0.5	1450	7.5	11	15
	C	70	78	56	3	2.1	2900	30	45	55
	C	35	19	53	2	0.5	1450	5.5	7.5	11
	D	57	57	56	3	2.1	2900	22	30	37
	D	30	14	53	2	0.5	1450	3	4	5.5
ZA50-400	A	82	194	48	3	2	2900	110	160
	A	41	48	45	2	0.5	1450	15	22	30
	B	78	175	48	3	2	2900	90	132	160
	B	39	43	45	2	0.5	1450	15	18.5	22
	C	70	140	48	3	2	2900	75	90	132
	C	35	34	45	2	0.5	1450	11	15	18.5
	D	60	102	48	3	2	2900	45	75	90
	D	30	25	45	2	0.5	1450	7.5	11	15
ZA80-160	A	94	32	78	2	3	2900	15	18.5	30
	A	47	8	76	2	0.8	1450	2.2	3	4
	B	85	28	78	2	3	2900	11	15	18.5
	B	42	7	76	2	0.8	1450	2.2	2.2	3
	C	76	23	78	2	3	2900	11	11	15
	C	38	5.5	76	2	0.8	1450	1.5	2.2	2.2
	D	66	17	78	2	3	2900	5.5	7.5	11
	D	34	4	76	2	0.8	1450	1.1	1.1	1.5
ZA80-200	A	103	54	76	1	3.2	2900	30	37
	A	51	13.5	74	4	0.8	1450	4	5.5	7.5
	B	95	48	76	1	3.2	2900	22	30	37
	B	47	12	74	4	0.8	1450	3	4	5.5
	C	84	38	76	1	3.2	2900	15	22	30
	C	41	9.5	74	4	0.8	1450	2.2	3	4
	D	70	30	76	1	3.2	2900	11	15	22
	D	36	7.5	74	4	0.8	1450	1.5	2.2	3
ZA80-250	A	127	82	74	2	3.5	2900	45	75	90
	A	64	20	74	2	1.4	1450	7.5	11	15
	B	120	76	74	2	3.5	2900	45	55	75
	B	60	19	74	2	1.4	1450	7.5	7.5	11
	C	105	59	74	2	3.5	2900	30	45	55
	C	52	14.5	74	2	1.4	1450	4	5.5	7.5
	D	87	45	74	2	3.5	2900	22	30	37
	D	46	11	74	2	1.4	1450	3	4	5.5
ZA80-315	A	141	127	69	2	4	2900	90
	A	70	33	69	2	1	1450	15	18.5	22
	B	135	121	69	2	4	2900	75
	B	66	30	69	2	1	1450	11	15	22
	C	115	97	69	2	4	2900	55	75
	C	56	24	69	2	1	1450	11	11	15
	D	90	74	69	2	4	2900	37	45	75
	D	45	18	69	2	1	1450	5.5	7.5	11
ZA80-400	A	171	187	61	3	3.5	2900	160
	A	85	46	61	2	0.8	1450	22	30	45
	B	159	170	61	3	3.5	2900	160
	B	80	42	61	2	0.8	1450	18.5	30	37
	C	135	130	61	3	3.5	2900	90	132
	C	65	33	61	2	0.8	1450	15	18.5	30
	D	116	95	61	3	3.5	2900	75	90	132
	D	53	25	61	2	0.8	1450	11	15	18.5
Z1A00-160	A	162	29	81	2	4.7	2900	22	30	37
	A	81	7.2	81	2	1.4	1450	3	4	5.5
	B	150	24	81	2	4.7	2900	15	22	30
	B	73	6	81	2	1.4	1450	2.2	3	4
	C	130	17	81	2	4.7	2900	11	15	18.5
	C	63	4.3	81	2	1.4	1450	1.5	2.2	3
	D	110	12	81	2	4.7	2900	7.5	11	15
	D	55	3	81	2	1.4	1450	1.1	1.5	2.2
ZA100-200	A	193	50	81	2	3.7	2900	45	55	75
	A	95	12.5	81	2	1	1450	5.5	7.5	11
	B	180	44	81	2	3.7	2900	37	45	75
	B	90	10.5	81	2	1	1450	5.5	7.5	11
	C	155	35	81	2	3.7	2900	30	37	45
	C	80	8.5	81	2	1	1450	4	5.5	7.5
	D	135	26	81	2	3.7	2900	18.5	30	37
	D	70	6	81	2	1	1450	3	3	4
ZA100-250	A	230	79	81	2	4	2900	75	90
	A	115	20	81	2	1	1450	11	15	18.5
	B	218	73	81	2	4	2900	75	90
	B	110	18	81	2	1	1450	11	11	15
	C	190	58	81	2	4	2900	45	75	90
	C	100	14	81	2	1	1450	7.5	11	11
	D	170	44	81	2	4	2900	37	45	75
	D	90	40	81	2	1	1450	5.5	7.5	7.5
ZA100-315	A	250	126	78	2	5	2900	132
	A	125	31	78	2	1.4	1450	18.5	30	37
	B	240	120	78	2	5	2900	132	160
	B	119	29	78	2	1.4	1450	18.5	22	30
	C	203	97	78	2	5	2900	90	132	160
	C	104	24	78	2	1.4	1450	15	18.5	22
	D	170	71	78	2	5	2900	75	75	110
	D	86	17.5	78	2	1.4	1450	11	11	15
Z1A00-400	A	300	194	74.5	3	6.4	2900
	A	150	48			1.7	1450	37	45	75
	B	290	180			6.4	2900
	B	145	44			1.7	1450	30	45	55
	C	260	145			6.4	2900
	C	130	36			1.7	1450	22	30	45
	D	224	105			6.4	2900	110	160
	D	115	26			1.7	1450	15	22	30
ZA100-500	A	180	75		3	1.5	1450	75	90	110
	B	167	68					55	75	110
	C	142	53					37	55	75
	D	120	42					30	37	55
ZA150-200	A	320	44	83.5	2	6.4	2900	55	75
	A	160	11	83.5	2	1.7	1450	7.5	11	15
	B	300	39	83.5	2	6.4	2900	45	75	90
	B	152	9.5	83.5	2	1.7	1450	7.5	11	15
	C	265	30	83.5	2	6.4	2900	37	45	75
	C	140	7	83.5	2	1.7	1450	5.5	7.5	11
	D	220	23	83.5	2	6.4	2900	22	30	45
	D	123	5	83.5	2	1.7	1450	3	4	5.5
ZA150-250	A	390	74	82	3	6	2900	110	160
	A	195	18.5	82	2	1.4	1450	15	22	30
	B	355	62	82	3	6	2900	90	110	160
	B	180	6	82	2	1.4	1450	15	18.5	22
	C	325	46	82	3	6	2900	75	90	110
	C	160	11.5	82	2	1.4	1450	11	11	15
ZA150-315	A	442	125	82.5	3	7	2900
	A	220	32.5	81	3	1.7	1450	30	45	55
	B	430	120	82.5	3	7	2900
	B	210	30	81	3	1.7	1450	30	37	55
	C	372	94	82.5	3	7	2900	160
	C	180	24	81	3	1.7	1450	22	30	37
	D	310	68	82.5	3	7	2900	90	132	160
	D	150	17	81	3	1.7	1450	15	18.5	22
ZA150-400	A	520	205	78.5	4	7	2900
	A	260	51	77	3	1.8	1450	55	75	110
	B	498	190	78.5	4	7	2900
	B	250	48	77	3	1.8	1450	55	75	90
	C	453	151	78.5	4	7	2900
	C	225	38	77	3	1.8	1450	37	55	75
	D	400	113	78.5	4	7	2900
	D	200	28	77	3	1.8	1450	30	37	55
ZA150-500	A	300	77	74	3	2	1450	110	132
	B	283	72	74	3	2	1450	90	132	160
	C	233	59	74	3	2	1450	75	90	110
	D	208	45	74	3	2	1450	45	75	75
ZA150-560	A	335	104	74.5	4	2.4	1450	160
	B	315	97	74.5	4	2.4	1450	132
	C	260	80	74.5	4	2.4	1450	90	132	160
	D	216	60	74.5	4	2.4	1450	75	90	110
ZA150-630	A	360	115	63	4	2.4	1450
	B	338	105.5
	C	274	82					132	160
	D	220	60					75	110	160
ZA200-250	A	610	72	84.5	3	9	2900	160
	A	305	17.5	83.5	3	2.4	1450	22	30	45
	B	580	65	84.5	3	9	2900	160
	B	290	16	83.5	3	2.4	1450	18.5	30	37
	C	520	47	84.5	3	9	2900	110	132	160
	C	260	12	83.5	3	2.4	1450	15	18.5	30
	D	470	32	84.5	3	9	2900	75	90	110
	D	240	8	83.5	3	2.4	1450	11	15	15
ZA200-315	A	710	122	85.5	4	8.6	2900
	A	350	30	84.5	3	2	1450	45	55	75
	B	680	114	85.5	4	8.6	2900
	B	340	29	84.5	3	2	1450	37	55	75
	C	600	87	85.5	4	8.6	2900
	C	300	22	84.5	3	2	1450	30	37	55
	D	480	65	85.5	4	8.6	2900	132
	D	250	15	84.5	3	2	1450	18.5	22	30
Z2A00-400	A	850	203	82	5	13	2900
	A	426	50	81	3	3.5	1450	90	110	160
	B	830	150	82	5	13	2900
	B	410	47	81	3	3.5	1450	75	110	132
	C	750	145	82	5	13	2900
	C	370	36.5	81	3	3.5	1450	55	75	110
	D	670	106	82	5	13	2900
	D	332	27	81	3	3.5	1450	45	55	75
ZA200-500	A	495	84	81	4	2.9	1450
	B	470	79					160
	C	400	63					110	160
	D	330	48					75	90	132
ZA200-560	A	540	105	79.5	5	3	1450
	B	510	98
	C	460	81					160
	D	350	62					110	132
ZA200-630	A	580	132	77.5	5	3.5	1450
	B	550	125
	C	468	100
	D	372	75					132
ZA250-315	A	545	27	86.5	3	2.9	1450	55	75	110
	B	528	25					55	75	90
	C	480	19					37	55	75
	D	434	13					30	37	45
ZA250-400	A	660	49	87.5	5	3.2	1450	132	160
	B	630	46					110	160
	C	565	36					75	110	160
	D	500	24					55	75	90
ZA250-500	A	800	82	83	5	5	1450
	B	770	76
	C	700	58					160
	D	630	42					110	160
ZA50-560	A	860	106	82	5	4.2	1450
	B	830	98
	C	760	78
	D	665	57					160
ZA250-630	A	855	128	80.5	6	4.2	1450
	B	816	119
	C	720	96
	D	625	71
ZA300-400	A	1050	48	87	4	5.8	1450
	B	1010	45					160
	C	900	34					132	160	160
	D	780	26					90	132
ZA300-500	A	1240	78	88	5	5.8	1450
	B	1170	75
	C	1015	57
	D	870	42					160
ZA300-560	A	1340	104	87	6	5.2	1450
	B	1280	9
	C	1140	77
	D	950	56
ZA300-630	A	1450	132	85	6	5.5	1450
	B	1375	125
	C	1170	100
	D	950	75
ZA400-500	A	1870	74	88	6	6.3	1450
	B	1800	70
	C	1520	52
	D	1300	38
ZA400-560	A	2040	98	88	6	7.5	1450
	B	1950	91
	C	1760	74
	D	1500	54
ZA400-630	A	2390	125	88	7	8.3	1450
	B	2280	117
	C	1960	95
	D	1610	70
