一、单级离心泵的基本结构

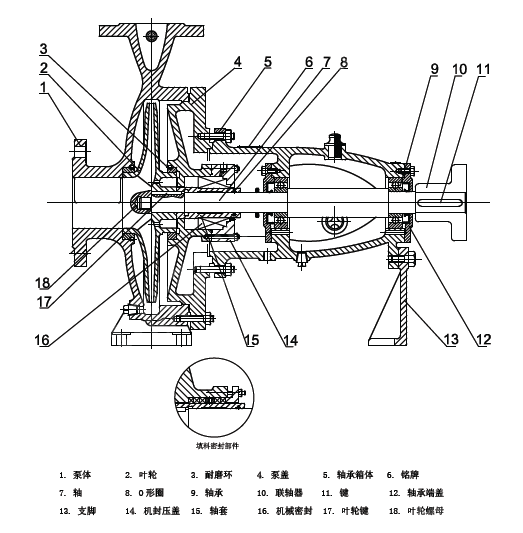

      单级离心泵的类型有很多种， 单级单吸单级离心泵的基本结构如图1-1所示，主要包括蜗壳形泵壳、泵轴、叶轮、吸入管和压力泵等。 水管、底阀、控制阀、加注漏斗和泵座。

单级离心泵主要部件：

       单级离心泵由许多部件组成，根据运转时各部件的工作状态，大致可分为三种类型：旋转部件、固定部件和传递部件。

1.叶轮

       叶轮是泵的核心部件，它使水获得动能并产生流动。 叶轮由叶片、盖板和轮毂组成，见图1-2。 选择叶轮材料时，除考虑离心力作用下的机械强度外，还应考虑材料的耐磨性和耐腐蚀性。 目前大多数叶轮由铸铁、铸钢和青铜制成。

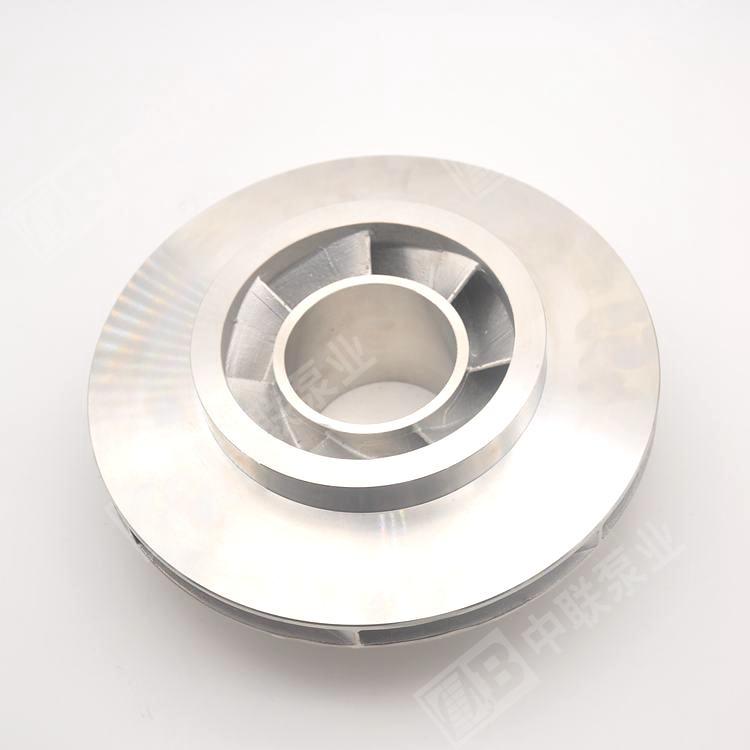

单吸单级离心泵叶轮

       叶轮一般可分为单吸叶轮和双吸叶轮两种。 单吸叶轮如上图所示。 从一侧吸水，叶轮前盖和后盖不对称。 双吸叶轮两侧吸水如下图所示，叶轮盖对称。 一般大流量单级离心泵大多采用双吸叶轮。

       双吸单级离心泵叶轮

       叶轮按其覆盖情况可分为闭式、开式和半开式三种，单级离心泵常采用闭式叶轮单通道或双通道结构，以防止杂物堵塞； 砂泵常采用半开式和开式结构，以防止砂粒磨损和堵塞叶轮。

2.泵轴

       泵轴用于带动泵叶轮旋转。 常用的材料有碳钢和不锈钢。 泵轴应有足够的抗扭强度和刚度，其挠度不应超过允许值。 叶轮与轴通过键连接。 关键是旋转体之间的连接件。 平键通常用于单级离心泵。 该键只能传递扭矩，不能固定叶轮的轴向位置。 在大中型水泵中自平衡多级单级离心泵工作原理，叶轮的轴向位置通常采用轴套和轴套的螺母来定位。

3.泵壳

       过水部分要求良好的水力条件。 泵及泵站设计计算时，叶轮工作时，流量沿蜗壳逐渐扩大的截面逐渐增大。 为了减少水力损失，在单级离心泵的设计中，沿蜗壳逐渐扩大的截面流动的水流速度应为常数。 水从蜗壳排出后，通过锥形扩压管流入压力水管。 蜗壳上的锥形扩压器的作用是降低水流的速度，并将部分速度水头转化为压力水头。 泵壳的材料选择，除考虑介质对流过部分的腐蚀和磨损外，还应使泵壳作为耐压容器具有足够的机械强度。

4.泵壳

       泵壳由几部分组成，其内腔形成叶轮工作室、吸水室和压水室。 泵壳的形状和尺寸取决于叶轮的结构形式和尺寸以及水力设计确定的吸入室和压水室的形状和尺寸。泵壳主要有两种类型：端盖式型泵壳和中开式泵壳。 端盖式泵壳沿垂直于泵轴线中心线的径向平面剖分，形成泵体。而泵盖，多用于单级泵； 泵壳沿通过泵轴中心线的平面剖分，剖分式泵壳常用于双支撑蜗壳泵，如卧轴单吸双吸泵等。

       分体式单级离心泵壳的泵壳通常铸造成蜗壳形状。 蜗壳状流道沿流出方向不断增大，可以保持其中水流的速度恒定，从而减少因流速变化而造成的能量损失。 泵的出水口处有一段分叉的锥形管。 随着截面的增大，水流的速度逐渐减小，而压力逐渐增大，水的动能转化为势能。 一般泵体顶部有一个放气或注水用的螺孔，以便在泵启动前用于抽真空或注水。

5.泵底座

      泵座上有法兰孔，用于与底板或基础固定。 泵壳底部有放水螺丝孔，方便水泵停放。

二、单级离心泵工作原理：

       单级离心泵利用叶轮在水中旋转产生的离心力进行工作。 单级离心泵在开机前，所有的管道和泵腔内得先灌满水，确定是真空环境后，方可启动电机，使泵轴带动叶轮和水高速旋转。 壳体的流道流入水泵的压力水管道。 在水泵叶轮的中心，由于水在离心力的作用下被甩出，形成真空，吸水池中的水在大气压力的作用下被压入泵壳内，叶轮不断地旋转，使叶轮中的水在作用下不断地进出，达到输送水的目的。
