型号：10SA-6JA

　　10——泵进口直径为10寸

　　SA——单级双吸中开式离心泵

　　6——泵比转数1/10取整

　　J——泵转速降低

　　A——泵叶轮外径改变

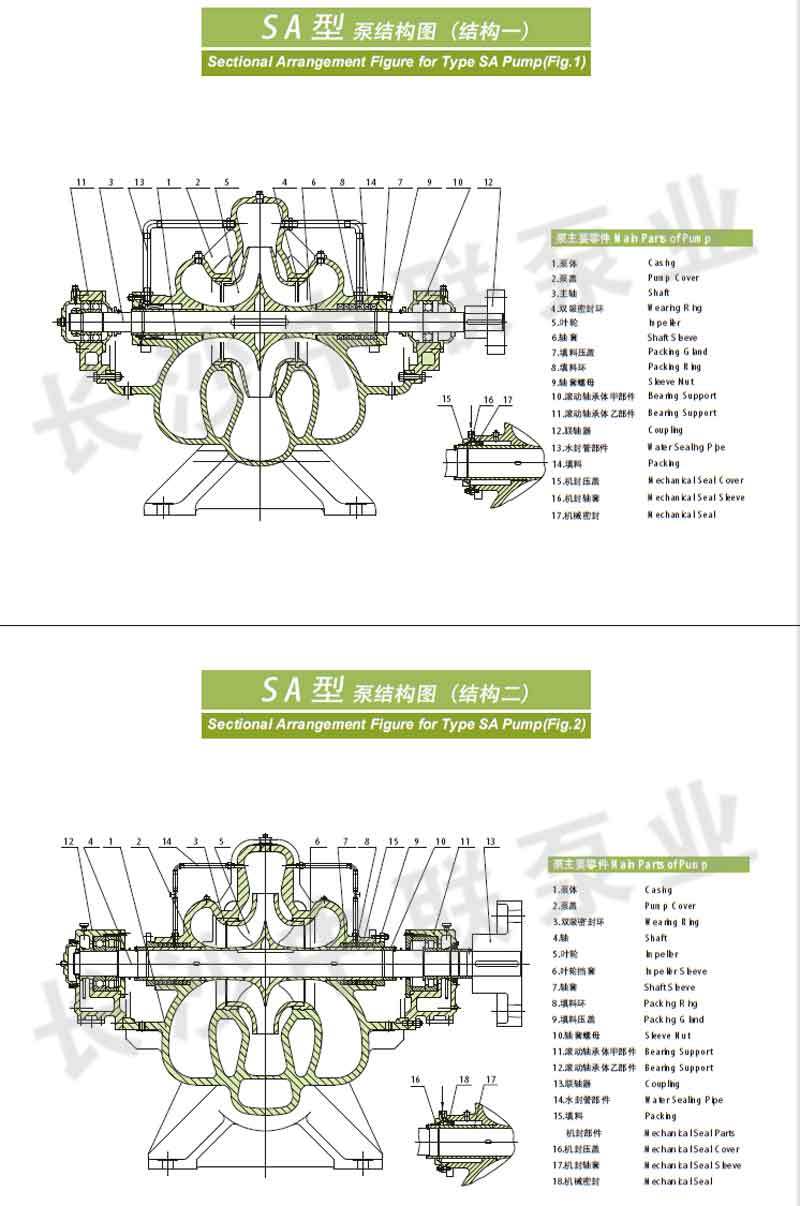

SA型卧式单级双吸中开泵结构图及结构说明

　　SA型卧式单级双吸中开泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封为用软填料密封或机械密封。

　　不锈钢中开泵旋转方向：从电机端向泵看，SA型不锈钢双吸泵为逆时针方向旋转，即吸入口在左，吐出口在右。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

　　主要零件材质：不锈钢中开泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢或黄铜制造，但须在订货合同上注明。

　　成套范围：成套供应泵，电机、联轴器。泵吸入口≤200mm配公用底座，其余不配底座。

 SA型卧式单级双吸中开泵起动、停止和运行

　　1、起动与停止

　　① 起动前，转动泵的转子，应该轻滑均匀。

　　② 关闭出水闸阀，向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水，无空气窝存。

　　③ 如果泵上装有真空表或压力表，要关闭其与泵相连接的旋基再起动电动机，待转速正常后再打开;然后逐渐打开出水闸阀，如流置过大，可以适当地关小闸阀进行调节；反之流量过小时，将闸阀开大。

　　④ 均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

　　⑤ 当停止水泵运转时，要先关闭真空表及压力表的旋塞和出水管路上的闸阀，然后关闭电动机的电源。如所处环境的温度较低时，则应将泵体下部的四方螺塞打开，以免冻裂。

      ⑥ 长期停止使用时，应拆开水泵将另件上的水擦干，在加工表面涂上防锈油保管好。

　　2、运转

　　① 水泵轴承最高温度不应超过75°C。

　　② 润滑轴承用的钙基黄油的数量以占轴承体空间的1/3，1/2为宜。

　　③ 填料磨损吋可适当压紧填料压盖，若磨损过多应加以更換。

　　④ 定期柁査眹轴器部件，注意电机轴承温升。

　　⑤ 运转过程中，如发现矂声或其他不正常的声音时，应立即停车，检査其原因，加以消除。

　　⑥ 不得任意提高水泵的转速，但可以降低转速使用。如本型泵额定转速为n流量为Q，扬程为H，轴功率为N，降低转速为n1，降速后流量、扬程、轴功率分别为Q1 、H1和N1。其相互关系可用下列公式迸行换算：Q1=(n1/n)Q H1=(n1/n)2H N1=(n1/n)3N

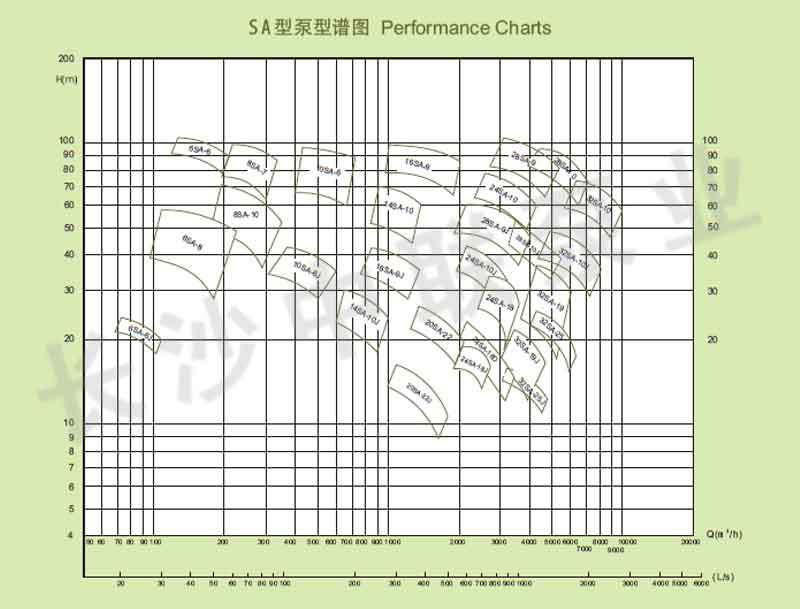

SA型卧式单级双吸中开泵性能参数表(仅供参考，以实际供货为准！)
